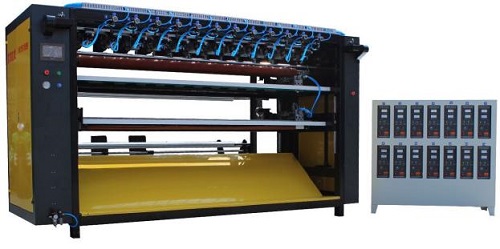

الجهاز بالموجات فوق الصوتية وآلة التقاطع لمعالجة النسيج الفعالة

الانزلاق بالموجات فوق الصوتية و آلة التقاطع يقدم حلاً متكاملًا لقطع النسيج عالي الدقة. تم تصميم هذا الجهاز مع الأتمتة المتقدمة ، ويجمع بين التكنولوجيا بالموجات فوق الصوتية والتحكم المركزي في PLC ، مما يؤدي إلى تبسيط عملية الإنتاج بأكملها من الاسترخاء إلى الزلزال ، والتقاطع المتقاطع ، والإخراج النهائي. تخطيطها الفعال وخياراته القابلة للتخصيص يجعله مناسبًا لأنواع الأقمشة المختلفة ، وخاصة تلك ذات المرونة أو القوام الحساسة.

تحديد

النموذج: AH-2200
إمدادات الطاقة: 380 فولت
طاقة المولد: 800W × وحدات متعددة
تردد الإخراج: 20 كيلو هرتز
سرعة العمل: 1-20 متر/دقيقة
عرض الانزلاق: قابل للتعديل
القطر ماكس الفك: 800 ملم
الشفرة المتقاطعة: شفرة واحدة / متعددة (8.5n سترايك محرك)
المحركات:

• 3.5 كيلو وات محرك servo × 1

• 60N Stepper Motor × 1

• محرك ناقل حركة 2.2 كيلو وات مع العاكس × 1
  نظام القيادة: تلقائي بالكامل
  وزن الآلة: 1800-2500 كجم
  تدفق المعالجة: الاسترخاء ← الزلزال الميكانيكي → التقاطع المتقاطع ← الإخراج

الميزات الرئيسية

1. العملية الآلية
   باستبدال طرق الإبرة والتخليص التقليدية ، يتم تلقائي بالكامل مع التحكم المركزي PLC. يتم الانتهاء من جميع الإجراءات بالتسلسل ، وتقليل العمل اليدوي وتحسين الكفاءة.

2. الفكّة التي تسيطر عليها التوتر
   يتم التحكم في عمود التوسع في الهواء بواسطة محرك مخصص ، مما يسمح بتغذية مواد مستقرة.

3. تصحيح الحافة التلقائية
   يضمن نظام التصحيح التلقائي محاذاة مادة متسقة ، وتقليل معدلات الخطأ وتعزيز دقة القطع مع الحفاظ على كفاءة الطاقة.

4. آلية القطع القابلة للتعديل
   يدعم الماكينة القطع الرأسية الموجهة إلى السكك الحديدية وخط المقطع العرضي عالي السرعة المستقرة. حواف القماش النهائية نظيفة وخالية من التلاشي ، مع خيارات العرض القابلة للتخصيص.

5. خيارات شفرة قابلة للتخصيص
   استنادًا إلى احتياجات العملاء ، يمكن تكوين عملية قطع الشفرة المفردة لتحسين الكفاءة للمنتجات ذات الحجم الأكبر.

تكوين ثنائي الشفرة مقابل ثلاثة شفرة

نظام نصل
يشتمل الإعداد المكون من 18 عامًا على خزانة كهربائية ، وحللة شائكة رئيسية وقطعة متقاطعة ، وصعانة مضغوطة. يتم تغذية النسيج من الأعلى ، ويتحرك مباشرة من البكرات العلوية إلى الشفرات الرأسية فوق القسم المتقاطع. يعد مسار العملية الأقصر هذا مثاليًا للمواد المرنة ، حيث يقلل من التمدد والتشويه.

يتم تثبيت كل شفرة متقاطعة بشكل مستقل ، مما يسهل ضبط أو إزالته بناءً على متطلبات حجم المنتج. يمكن ضبط المسافة بين الشفرات العلوية والسفلية حتى 800 مم. تساعد أسطوانة التثبيط العكسي على السقوط بشكل نظيف دون التقاط البكرات.

نظام ثلاثة شفرة
لا يتميز هذا الإصدار بخزانة كهربائية خارجية وتتطلب منطقة تثبيت أكبر. يتم تغذية النسيج من الأسفل ، ويعمل قسم التوقيت كوحدة مستقلة. تتوافق كل مجموعة شفرة بالموجات فوق الصوتية رأسياً ، مما يؤدي إلى تبسيط المحاذاة وتعديل الحجم.

بعد الزلاجات ، ينقل شريط متحرك الإشارات لتشغيل التقاطع المتقاطع. تتم محاذاة شفرات القطع المتقاطعة على لوحة مشتركة ، مع محدودة كل سكين في التصميم. بينما يمكن إزالة الشفرات غير المستخدمة ، يظل تشغيل اللوحة الأساسية موحدة. قد يؤدي استخدام عدد أقل من الشفرات إلى إدخال اختلالات طفيفة ، لذلك يفضل أنظمة نصلتين لأحجام المنتجات الأكبر.

الاعتبارات الهيكلية

لا ينصح بوضع الشفرات الرأسية في إصدار الثلاثة الشفرة فوق قسم القطع المتقاطعة. من شأن القيام بذلك أن يزيد بشكل كبير من ارتفاع الماكينة ، مما يؤثر على الاستقرار وسهولة الصيانة والخدمات اللوجستية - خاصةً للتثبيتات في الطوابق العليا أو من خلال نقاط وصول ضيقة.

نطاق قطع حجم

• الحد الأدنى للحجم المتقاطع: 20 × 20 سم

• الحد الأدنى لحجم الزلزال: 15 × 15 سم

يتبع إصدار الشفرة المكونة من أربعة أعمدة نفس مبدأ العمل مثل الثلاثة الشفرة ، مع زيادة كبيرة بشكل طفيف.

توفر هذه الجهاز بالموجات فوق الصوتية وقطع الشق التقاطع نتائج دقيقة ، ومرونة قابلة للتخصيص ، والأداء المستقر-مما يجعلها حلًا موثوقًا لبيئات تصنيع النسيج الحديثة.
