كيف تقوم آلة اللحام بالموجات فوق الصوتية بدمج البلاستيك والنسيج بدون غراء أو براغي؟

ما الذي تفعله آلة اللحام بالموجات فوق الصوتية في الواقع؟

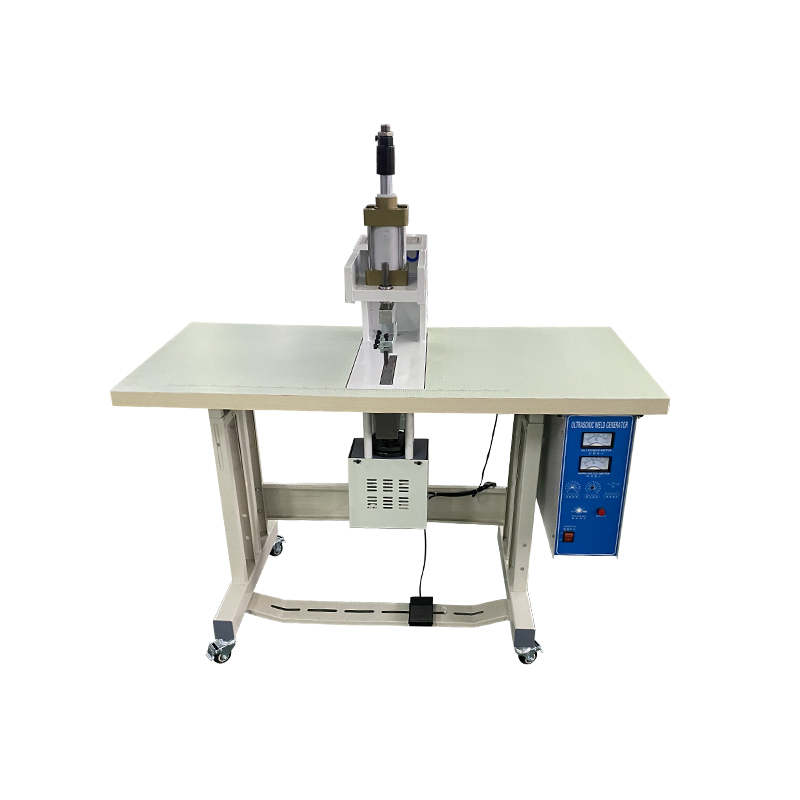

ان آلة لحام بالموجات فوق الصوتية ينضم إلى المكونات البلاستيكية أو طبقات من نسيج الألياف الدقيقة بدون مواد لاصقة أو مذيبات أو مثبتات ميكانيكية. وهو يعمل عن طريق توليد إشارة عالية التردد، عادة عند 20 كيلو هرتز أو 15 كيلو هرتز، من خلال وحدة المولد، ثم تحويل تلك الإشارة إلى اهتزاز ميكانيكي من خلال نظام محول الطاقة. عندما يتم تطبيق هذا الاهتزاز على قطعة عمل تحت ضغط متحكم فيه، فإن الاحتكاك المتولد بين جزيئات البلاستيك أو ألياف النسيج الدقيقة عند السطح البيني المشترك ينتج حرارة كافية لإذابة المادة محليًا. ومع توقف الاهتزاز والحفاظ على الضغط، تبرد الواجهة المنصهرة وتتصلب، مما يشكل رابطة غالبًا ما تكون قوية مثل المادة الأساسية المحيطة.

تختلف هذه العملية بشكل أساسي عن طرق الربط التقليدية مثل الشد أو الإلتصاق أو ربط المذيبات، حيث أنها تعتمد كليًا على الاندماج على المستوى الجزيئي بدلاً من إضافة مادة توصيل. بالنسبة للشركات المصنعة التي تنتج المكونات البلاستيكية أو منتجات الأقمشة الاصطناعية على نطاق واسع، فإن هذا التمييز له آثار حقيقية على سرعة الإنتاج، وتكلفة المواد، ومتانة المنتج النهائي.

شرح مبدأ العمل خطوة بخطوة

إن فهم التسلسل الميكانيكي وراء اللحام بالموجات فوق الصوتية يساعد المشغلين على استكشاف مشكلات جودة اللحام وإصلاحها ويساعد المشترين على تقييم ما إذا كانت مواصفات الماكينة المعينة تناسب احتياجات الإنتاج الخاصة بهم. وتتكشف العملية عبر ثلاث مراحل متميزة، تعتمد كل منها على التوقيت الدقيق والتحكم في الضغط.

المرحلة الأولى: توليد الاهتزازات عالية التردد

ينتج المولد إشارة كهربائية عالية التردد، الأكثر شيوعًا عند 20 كيلو هرتز، على الرغم من استخدام أنظمة 15 كيلو هرتز للتطبيقات التي تتطلب سعة أعلى على الأجزاء الأكبر أو الأكثر سمكًا. تمر هذه الإشارة الكهربائية إلى محول الطاقة، الذي يحولها إلى اهتزاز ميكانيكي بنفس التردد باستخدام عناصر كهرضغطية.

المرحلة الثانية: توليد الحرارة الاحتكاكية

ينتقل الاهتزاز الميكانيكي عبر مجموعة معززة وبوق، مما يؤدي إلى تضخيم الاهتزاز وتوجيهه إلى قطعة العمل. عند الواجهة المشتركة، يؤدي هذا التذبذب السريع إلى احتكاك على المستوى الجزيئي بين الأسطح البلاستيكية أو بين ألياف النسيج الدقيقة، مما يولد حرارة موضعية تتركز بدقة عند نقطة اللحام المقصودة وليس عبر الجزء بأكمله.

المرحلة الثالثة: الذوبان والتبريد تحت الضغط

بمجرد أن تصل درجة حرارة الواجهة إلى نقطة انصهار المادة، يتدفق البلاستيك المخفف لملء الفجوات المجهرية بين السطحين. يتوقف الاهتزاز بعد ذلك بينما يظل الضغط في مكانه، مما يسمح للواجهة المنصهرة بالتبريد وإعادة التصلب، وتشكيل سلسلة جزيئية مستمرة عبر ما كان في السابق سطحين منفصلين.

مزايا الأداء مقارنة بطرق الانضمام التقليدية

يقدم اللحام بالموجات فوق الصوتية العديد من المزايا القابلة للقياس والتي تفسر اعتماده على نطاق واسع عبر صناعة البلاستيك والمنسوجات. عادة ما تكون أوقات دورة اللحام قصيرة للغاية، وتتراوح بشكل عام بين 0.01 و9.99 ثانية لكل لحام، مما يسمح للمصنعين بدمج العملية في خطوط الإنتاج عالية السرعة دون إنشاء عنق الزجاجة. نظرًا لأن الرابطة الناتجة تتشكل من المادة الأساسية نفسها بدلاً من طبقة لاصقة مضافة، فإن قوة اللحام النهائية يمكن أن تقترب أو تطابق قوة الشد للمادة الأصلية، مما يمنحها القدرة على تحمل التوتر والضغط الكبيرين في ظروف الاستخدام النهائي.

إن غياب المواد الثانوية مثل البراغي أو المسامير أو الغراء له أيضًا فوائد في المراحل النهائية. تنخفض تكاليف الإنتاج نظرًا لعدم الحاجة لشراء هذه المكونات المساعدة أو تخزينها أو تطبيقها، ويتجنب المنتج النهائي المخاوف الصحية أو البيئية المحتملة المرتبطة بالمواد اللاصقة القائمة على المذيبات. وهذا يجعل اللحام بالموجات فوق الصوتية جذابًا بشكل خاص لفئات المنتجات حيث تكون نقاء المواد أو سلامة الاتصال البشري أولوية، مثل الأجهزة الطبية أو التغليف المجاور للأغذية.

فوائد الأداء الرئيسية

• تكتمل دورات اللحام في أقل من عشر ثوانٍ، مما يدعم الخطوط عالية الإنتاجية
• قوة الرابطة التي يمكن أن تقترب من قوة الشد الأصلية للمادة الأساسية
• لا حاجة إلى براغي أو مسامير أو مواد لاصقة، مما يقلل من تكاليف المواد والعمالة
• متوافق مع مجموعة واسعة من اللدائن الحرارية والأقمشة المصنوعة من الألياف الدقيقة
• يدعم الإنتاج الآلي القابل للتكرار مع الحد الأدنى من تنوع المشغل

توافق المواد عبر البلاستيك والأقمشة

يعمل اللحام بالموجات فوق الصوتية بشكل موثوق عبر مجموعة من المواد البلاستيكية الحرارية الشائعة، بما في ذلك البولي إيثيلين والبولي بروبيلين والبولي كربونات، حيث يذوب كل منها ويعاد تجميده بشكل متوقع تحت اهتزاز وضغط يمكن التحكم فيهما. إن اختيار المواد له أهمية كبيرة بالنسبة لجودة اللحام، حيث أن المواد البلاستيكية المختلفة لها نقاط انصهار مختلفة، وهياكل جزيئية، وخصائص تخميد الاهتزازات التي تؤثر على مدى كفاءة بناء الحرارة في الواجهة المشتركة. عادةً ما يتم لحام المواد البلاستيكية غير المتبلورة مثل البولي كربونات بشكل أكثر توقعًا من المواد البلاستيكية شبه البلورية مثل البولي بروبيلين، والتي تتطلب ضبط عملية أكثر دقة لتحقيق نتائج متسقة.

إلى جانب المواد البلاستيكية الصلبة، يمتد اللحام بالموجات فوق الصوتية بشكل فعال إلى الأقمشة المصنوعة من الألياف الدقيقة والمنسوجات الاصطناعية، حيث يعمل مبدأ التسخين الاحتكاكي نفسه على ربط طبقات الألياف معًا دون خياطة. جعلت هذه الإمكانية اللحام بالموجات فوق الصوتية بديلاً عمليًا للخياطة في بعض تطبيقات النسيج، خاصة عندما يُفضل استخدام وصلة سلسة أو مقاومة للماء أو خفيفة الوزن على التماس المخيط.

تطبيقات الصناعة حيث يوفر اللحام بالموجات فوق الصوتية القيمة

وقد أدى تعدد استخدامات اللحام بالموجات فوق الصوتية إلى اعتماده عبر مجموعة واسعة من قطاعات التصنيع، كل منها يعتمد على جوانب مختلفة من سرعة التكنولوجيا وقوتها وتوافق المواد.

تجميع مكونات السيارات

يعتمد مصنعو السيارات على اللحام بالموجات فوق الصوتية لربط الأجزاء البلاستيكية مثل أغطية المصابيح الأمامية، ومكونات خزان المياه، وتجميعات المصد، حيث تكون القوة المتسقة والأختام المانعة للتسرب ضرورية لأداء السيارة على المدى الطويل.

تصنيع الإلكترونيات

في إنتاج الإلكترونيات، يتم لحام حافظات الهواتف المحمولة، وأغطية البطاريات، وأغلفة الشاحن، حيث تكون الدقة والسرعة أمرًا مهمًا نظرًا لأحجام الإنتاج العالية النموذجية للإلكترونيات الاستهلاكية.

إنتاج الأجهزة الطبية

يستخدم مصنعو الأجهزة الطبية اللحام بالموجات فوق الصوتية لتجميع المكونات البلاستيكية وتغليف الأدوية، ويقدرون العملية لقدرتها على إنشاء أختام آمنة دون إدخال مواد كيميائية لاصقة يمكن أن تضر بالعقم أو سلامة المرضى.

صناعة الأجهزة المنزلية والألعاب

ويطبق منتجو الأجهزة المنزلية هذه التكنولوجيا على العلب البلاستيكية للمكانس الكهربائية، والمراوح الكهربائية، وأجهزة طبخ الأرز، في حين يستخدمها مصنعو الألعاب والأدوات المكتبية لربط المكونات البلاستيكية في المنتجات التي تتطلب المتانة والسلامة للمستخدمين النهائيين، بما في ذلك الأطفال.

تطبيقات النسيج والنسيج من الألياف الدقيقة

في المنسوجات، يتم استخدام اللحام بالموجات فوق الصوتية لأشرطة خوذة النايلون، وحشو الخوذة، وأقمشة الممسحة، والأقمشة غير المنسوجة، وأقمشة الألياف الكيماوية المختلفة، مما يوفر طريقة ربط خالية من الغرز مناسبة للمنتجات التي يكون فيها حجم التماس أو ثقوب الإبرة غير مرغوب فيها.

اختيار الماكينة المناسبة لاحتياجات الإنتاج

يتطلب اختيار آلة اللحام بالموجات فوق الصوتية مطابقة التردد وإخراج الطاقة ومستوى الأتمتة مع المادة المحددة وهندسة الأجزاء المعنية. تتناسب الترددات الأعلى مثل 20 كيلو هرتز بشكل عام مع الأجزاء الأصغر والأكثر حساسية التي تتطلب تحكمًا دقيقًا في الطاقة، بينما توفر الترددات المنخفضة مثل 15 كيلو هرتز سعة أعلى تناسب المكونات الأكبر أو الأكثر سمكًا التي تحتاج إلى المزيد من الطاقة للوصول إلى درجة حرارة الانصهار. تساعد الأنظمة الآلية ذات إعدادات وقت اللحام والضغط والسعة القابلة للبرمجة الشركات المصنعة على الحفاظ على جودة لحام متسقة عبر فترات الإنتاج الطويلة، مما يقلل من التباين الذي يمكن أن يحدث مع المعدات التي يتم تشغيلها يدويًا.

يجب على المشترين أيضًا مراعاة توافق تصميم البوق والتركيبات مع هندسة الأجزاء المحددة الخاصة بهم، نظرًا لأن البوق يجب أن يكون على شكل مخصص ليتوافق مع منطقة الاتصال الخاصة بمفصل اللحام من أجل نقل الطاقة بشكل ثابت. إن العمل مع المورد الذي يمكنه تقديم عينات من تجارب اللحام على المواد الفعلية للمشتري قبل الشراء يساعد في تأكيد أن
