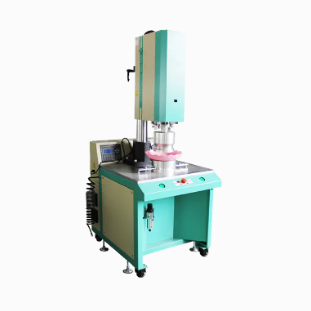

ان آلة لحام بالموجات فوق الصوتية هي قطعة من المعدات الصناعية التي تربط مادتين، الأكثر شيوعًا اللدائن الحرارية أو المعادن، باستخدام اهتزازات عالية التردد بدلاً من الحرارة من مصدر خارجي أو مواد لاصقة. تقوم الآلة بتحويل الطاقة الكهربائية إلى اهتزاز ميكانيكي، والذي يتم بعد ذلك تطبيقه على الأسطح التي يتم ربطها. يولد هذا الاهتزاز حرارة احتكاك موضعية عند السطح البيني بين الجزأين، مما يؤدي إلى تليين المادة أو إذابتها بما يكفي لتكوين رابطة قوية ودائمة أثناء تبريدها. نظرًا لأن العملية لا تعتمد على المواد اللاصقة أو المذيبات أو اللهب المكشوف، فهي تعتبر على نطاق واسع طريقة ربط نظيفة وسريعة وقابلة للتكرار مناسبة لبيئات التصنيع كبيرة الحجم.
على عكس تقنيات اللحام التقليدية التي تتطلب صهر مكون كامل، يركز اللحام بالموجات فوق الصوتية الطاقة بدقة على خط المفصل. يعمل هذا النهج المستهدف على تقليل هدر المواد، وتقصير أوقات الدورات، وتقليل الضغط الحراري على المناطق المحيطة، مما يجعله خيارًا مفضلاً للتجميعات الدقيقة مثل المكونات الإلكترونية، والأجهزة الطبية، وأغشية التغليف.
مبدأ العمل لآلة اللحام بالموجات فوق الصوتية يتمحور حول تحويل الطاقة الكهربائية إلى اهتزازات ميكانيكية عالية التردد، عادة ما بين 15 كيلو هرتز و70 كيلو هرتز. يتم نقل هذه الاهتزازات من خلال سلسلة من المكونات الدقيقة التي تعمل على تضخيم الطاقة وتوجيهها إلى النقطة المحددة التي يجب أن يحدث فيها الترابط.
يعتمد كل نظام لحام بالموجات فوق الصوتية على مجموعة منسقة من الأجزاء التي تعمل معًا لإنتاج لحام ثابت:
| مصدر الطاقة / المولد | يحول التيار الكهربائي القياسي إلى طاقة كهربائية عالية التردد |
| محول / محول | يحول الطاقة الكهربائية إلى اهتزاز ميكانيكي باستخدام عناصر كهرضغطية |
| الداعم | يقوم بتضخيم أو تقليل سعة الاهتزاز قبل أن يصل إلى البوق |
| القرن (سونوترودي) | يسلم الاهتزاز مباشرة إلى الشغل ويطبق الضغط |
| انvil/Fixture | يحمل الأجزاء في مكانها ويوفر قاعدة ثابتة أثناء اللحام |
بمجرد إعداد الآلة، تتم دورة اللحام الفعلية في غضون ثوانٍ. يساعد فهم كل مرحلة في توضيح سبب كفاءة العملية:
يستغرق هذا التسلسل بأكمله عادةً أقل من ثانية واحدة للمكونات الصغيرة وبضع ثوانٍ فقط للتجميعات الأكبر أو الأكثر تعقيدًا، ولهذا السبب يعتبر اللحام بالموجات فوق الصوتية مناسبًا تمامًا لخطوط الإنتاج الآلية.
يختار المصنعون آلات اللحام بالموجات فوق الصوتية بدلاً من طرق الربط البديلة لعدة أسباب عملية. توفر العملية مزيجًا من السرعة والاتساق وتوافق المواد الذي لا يمكن أن يضاهيه سوى القليل من التقنيات الأخرى.
نظرًا لأن اللحام بالموجات فوق الصوتية يعمل مع مجموعة واسعة من اللدائن الحرارية والأقمشة غير المنسوجة ومعادن معينة، فقد وجد مكانًا في العديد من الصناعات. عادةً ما يحدد التطبيق المحدد خرج طاقة الماكينة، وتصميم البوق، وتكوين التركيبات.
| صناعة التعبئة والتغليف | ختم العبوات الفقاعية والأكياس وأكياس الأفلام البلاستيكية |
| تصنيع السيارات | ربط مكونات لوحة القيادة ومرشحات الهواء وأحزمة الأسلاك |
| إنتاج الأجهزة الطبية | تجميع المرشحات والأقنعة والمكونات الوريدية والمبيتات التشخيصية |
| السلع المنسوجات وغير المنسوجة | ربط طبقات العباءات الجراحية وأقنعة الوجه ومنتجات النظافة |
| تصنيع الإلكترونيات | ربط الأسلاك ولحام علامة تبويب البطارية للموصلات والدوائر |
عند تحديد ما إذا كان اللحام بالموجات فوق الصوتية مناسبًا أم لا، فمن المفيد مقارنته بتقنيات الربط الشائعة الأخرى مثل الربط اللاصق والستاكينغ الحراري.
| الطريقة | وقت الدورة | المواد الاستهلاكية اللازمة |
| اللحام بالموجات فوق الصوتية | أقل من 1-3 ثواني | لا شيء |
| الربط اللاصق | دقائق إلى ساعات (وقت المعالجة) | الغراء أو الراتنج |
| التكديس الحراري | عدة ثواني | لا شيء, but higher energy use |
توضح هذه المقارنة سبب تفضيل اللحام بالموجات فوق الصوتية في إعدادات الإنتاج عالية السرعة حيث يؤدي تأخير المعالجة أو المواد الإضافية إلى إبطاء الإنتاج أو زيادة التكلفة.
يعتمد اختيار الآلة المناسبة على نوع المادة وهندسة الأجزاء وحجم الإنتاج المطلوب. عادةً ما يقوم المشترون بتقييم خيارات التردد، التي تتراوح من 15 كيلو هرتز للأجزاء الأكبر والأكثر صلابة إلى 40 كيلو هرتز أو أعلى للمكونات الصغيرة والحساسة. يلعب تصنيف الطاقة وتصميم البوق وتوافر عناصر التحكم القابلة للبرمجة للسعة والضغط ووقت اللحام أيضًا دورًا مهمًا في مطابقة الآلة لتطبيق معين. غالبًا ما يستثمر المصنعون الذين ينتجون خطوط إنتاج متنوعة في آلات ذات أدوات قابلة للتبديل بحيث تتمكن وحدة واحدة من التعامل مع تصميمات أجزاء متعددة دون إعادة تشكيل كبيرة.
يتطلب تحقيق اللحامات القوية والمتسقة الاهتمام بكل من إعداد الماكينة وتصميم الأجزاء. تساعد الممارسات التالية في تقليل العيوب وتحسين قوة اللحام بشكل عام:
ومن خلال الجمع بين تصميم الأجزاء السليمة والمعدات التي تمت معايرتها بشكل صحيح، يمكن للمصنعين الاعتماد على آلات اللحام بالموجات فوق الصوتية لتوفير وصلات سريعة ونظيفة ومتينة عبر مجموعة واسعة من المنتجات والصناعات.
