ان آلة خياطة اللحف بالموجات فوق الصوتية الأوتوماتيكية هو نظام صناعي لمعالجة المنسوجات يقوم بربط وتشكيل طبقات متعددة من القماش - عادة نسيج للوجه، ومواد حشو مثل حشو أو حشو البوليستر، وطبقة داعمة - باستخدام اهتزازات فوق صوتية عالية التردد بدلاً من خياطة الإبرة والخيط التقليدية. تحل هذه التقنية محل الخياطة الميكانيكية بنظام توصيل الطاقة الصوتية الذي يتم التحكم فيه بدقة والذي يولد حرارة احتكاك موضعية عند واجهة القماش، مما يؤدي إلى إذابة ودمج طبقات الألياف الاصطناعية معًا في نقاط محددة أو على طول أنماط مستمرة لإنشاء الهيكل المبطن. والنتيجة هي مجموعة نسيج منقوشة ومترابطة بشكل دائم، وهي تعادل بصريًا ووظيفيًا لحافًا مخيطًا تقليديًا، ولكنها يتم إنتاجها بسرعات أعلى بشكل كبير، مع عدم استهلاك الخيط، وعدم توقف الإبرة عن العمل، وعدم وجود تحديات في تجعيد الدرزات أو إدارة شد الخيط.
يشير التعيين "التلقائي" إلى تكامل التحكم المحوسب في الأنماط، وأنظمة تغذية النسيج التي تعتمد على المؤازرة، ومراقبة العمليات الآلية التي تسمح لآلات خياطة اللحف بالموجات فوق الصوتية الحديثة بتنفيذ أنماط خياطة اللحف المعقدة ومتعددة العناصر عبر عروض النسيج الواسعة مع الحد الأدنى من تدخل المشغل. آلات خياطة اللحف الأوتوماتيكية بالموجات فوق الصوتية المعاصرة قادرة على إنتاج ألواح مبطنة جاهزة بسرعات تتراوح من 20 إلى 80 مترًا في الدقيقة اعتمادًا على تعقيد النمط ونوع القماش ومعلمات الموجات فوق الصوتية - معدلات إنتاج قد يكون من المستحيل تحقيقها باستخدام آلات خياطة اللحف التقليدية متعددة الإبر التي تعمل بنفس كثافات النمط.
إن فهم كيفية عمل آلة خياطة اللحف بالموجات فوق الصوتية الأوتوماتيكية يتطلب فهمًا واضحًا للآلية الفيزيائية التي من خلالها تربط الطاقة بالموجات فوق الصوتية طبقات النسيج الاصطناعية - وهي عملية تختلف جوهريًا عن أي طريقة تثبيت ميكانيكية أو طريقة ربط لاصقة. آلية الترابط عبارة عن تسخين احتكاكي بين الجزيئات، مدفوعًا بالتشوه الدوري السريع لجزيئات البوليمر تحت تأثير مجال صوتي عالي التردد.
عندما يتم الضغط على بوق بالموجات فوق الصوتية المهتزة - يتأرجح بترددات 20 كيلو هرتز، أو 35 كيلو هرتز، أو 40 كيلو هرتز اعتمادًا على تصميم الماكينة - على كومة من طبقات النسيج الاصطناعي عند ضغط تلامس محدد، تنتشر الطاقة الصوتية عبر المادة كموجات ضغط وضغط قص. عند الواجهات بين طبقات القماش، وداخل بنية ألياف النسيج نفسه، يتسبب التشوه الميكانيكي الدوري السريع في تحرك أجزاء سلسلة البوليمر ضد بعضها البعض بمعدلات سريعة جدًا بحيث لا يستوعبها الاسترخاء اللزج للمادة. يحول هذا الاحتكاك الداخلي الطاقة الميكانيكية إلى طاقة حرارية بدقة مكانية غير عادية - يحدث التسخين بالضبط عند واجهات المواد ونقاط اتصال الألياف حيث يتركز الضغط الصوتي، بدلاً من تطبيقه خارجيًا وإجراؤه إلى الداخل كما هو الحال في عمليات التسخين التقليدية.
يصل ارتفاع درجة الحرارة الموضعية في منطقة الترابط إلى نقطة انصهار بوليمرات الألياف الاصطناعية وتتجاوزها - عادةً ما تتراوح بين 255 إلى 265 درجة مئوية للبوليستر - خلال أجزاء من الثانية من ملامسة القرن. يتدفق البوليمر المنصهر تحت ضغط التلامس المطبق، ويختلط عبر واجهة الطبقة ويملأ الفراغات الخلالية بين الألياف من الطبقات المجاورة. عندما تتم إزالة طاقة الموجات فوق الصوتية وتبرد المادة - وهي عملية لا تستغرق سوى جزء من الثانية تحت ضغط التلامس المستمر للقرن - يتصلب البوليمر المخلوط في رابطة متجانسة ومستمرة تساهميًا تكون أقوى هيكليًا من الألياف المحيطة غير المنصهرة في كثير من الحالات. هذه هي آلية الترابط التي تنتج المظهر البارز والمزخرف للأنماط المبطنة بالموجات فوق الصوتية - تكون مناطق الترابط المضغوطة والمذابة أرق قليلاً وأكثر كثافة من القماش المحيط، مما يخلق نقشًا بارزًا يحدد نمط خياطة اللحف.
تدمج آلة خياطة اللحف بالموجات فوق الصوتية الأوتوماتيكية الكاملة العديد من الأنظمة الفرعية المتميزة التي يجب أن تعمل بتنسيق دقيق لإنتاج مبطن متسق وعالي الجودة. يعد فهم وظيفة كل مكون أمرًا ضروريًا للمشغلين ومهندسي الصيانة ومتخصصي المشتريات الذين يقومون بتقييم مواصفات الماكينة.
مولد الموجات فوق الصوتية - ويسمى أيضًا مصدر الطاقة أو المحول - هو القلب الكهربائي للنظام. يأخذ طاقة التيار المتردد القياسية (عادة 220 فولت أو 380 فولت عند 50/60 هرتز) ويحولها إلى إشارة كهربائية تيار متردد عالية التردد عند تردد التشغيل لنظام الموجات فوق الصوتية - الأكثر شيوعًا 20 كيلو هرتز لتطبيقات المنسوجات الثقيلة أو 35-40 كيلو هرتز لأعمال الربط الدقيقة والأعلى دقة. تستخدم المولدات الرقمية الحديثة دوائر التحكم ذات الحلقة المغلقة الطور (PLL) للتتبع المستمر والحفاظ على الرنين مع مجموعة القرن المعزز لمحول الطاقة أثناء تغير درجة الحرارة أثناء التشغيل، مما يضمن توصيل طاقة مستقر بغض النظر عن اختلافات الحمل. تتراوح طاقة خرج المولد لتطبيقات خياطة اللحف عادة من 500 واط إلى 3000 واط لكل رأس ربط، مع آلات متعددة الرؤوس تحمل مولدات متعددة تعمل بالتوازي المتزامن.
يقوم محول الطاقة بتحويل الإشارة الكهربائية عالية التردد من المولد إلى اهتزاز ميكانيكي باستخدام التأثير الكهرضغطي. يحتوي على مجموعة من الأقراص الخزفية الكهرضغطية - عادة تيتانات زركونات الرصاص (PZT) - التي تتوسع وتنكمش استجابةً للمجال الكهربائي المتناوب، مما يولد تذبذبات ميكانيكية طولية بنفس تردد المدخلات الكهربائية. تم تصنيع محول الطاقة بدقة ليصدر صدى ميكانيكيًا عند تردد التصميم الخاص به، مما يزيد من كفاءة تحويل الطاقة. يبلغ مدى الاهتزاز عند وجه خرج محول الطاقة عادةً 5-10 ميكرون، والذي يتم تضخيمه بواسطة المعزز والقرن إلى المستويات المطلوبة لترابط النسيج الفعال.
المعزز عبارة عن مكون صوتي وسيط يعمل على تضخيم أو تخفيف سعة الاهتزاز من محول الطاقة قبل أن يصل إلى البوق. تسمح نسب التعزيز المختلفة (1:1، 1:1.5، 1:2) بضبط النظام ليناسب سُمك المواد المختلفة ومتطلبات قوة الترابط. القرن - الذي يُطلق عليه أيضًا اسم sonotrode - هو المكون الذي يقوم بالاتصال المباشر بالنسيج ويسلم طاقة الموجات فوق الصوتية إلى منطقة الترابط. تعتبر هندسة البوق ذات أهمية بالغة: يجب تصميم شكله بحيث يتردد صداه عند تردد النظام مع توفير سعة اهتزاز موحدة عبر وجه العمل الكامل. بالنسبة لتطبيقات خياطة اللحف، تكون القرون عادةً أسطوانية مع وجوه عمل منقوشة - يحدد النمط المنقوش على وجه البوق نمط خياطة اللحف المنقول إلى القماش، مع ميزات مرتفعة تركز طاقة الموجات فوق الصوتية في نقاط الترابط المقصودة.
في أنظمة خياطة اللحف الدوارة بالموجات فوق الصوتية - التكوين المستخدم في معظم آلات خياطة اللحف الأوتوماتيكية عالية السرعة - يمر النسيج بشكل مستمر بين القرن المهتز وبكرة معدنية منقوشة دوارة تسمى السندان. يحمل السندان نمط خياطة اللحف المنقوش على سطحه ويدور بالتزامن مع سرعة تغذية القماش. تحدد الفجوة بين القرن والسندان ضغط التلامس المطبق على القماش عند نقاط الترابط - يعد التحكم الدقيق في الفجوة، والذي يتم تحقيقه عادةً من خلال تحديد موضع القرن الموجه مؤازرًا، أمرًا بالغ الأهمية لضمان جودة الرابطة المتسقة. تنتج الفجوة الصغيرة جدًا ضغطًا غير كافٍ للانصهار والترابط الكامل؛ تسمح الفجوة الكبيرة للقرن بالارتداد أو انزلاق القماش، مما يؤدي إلى إنتاج روابط غير منتظمة أو غير كاملة.

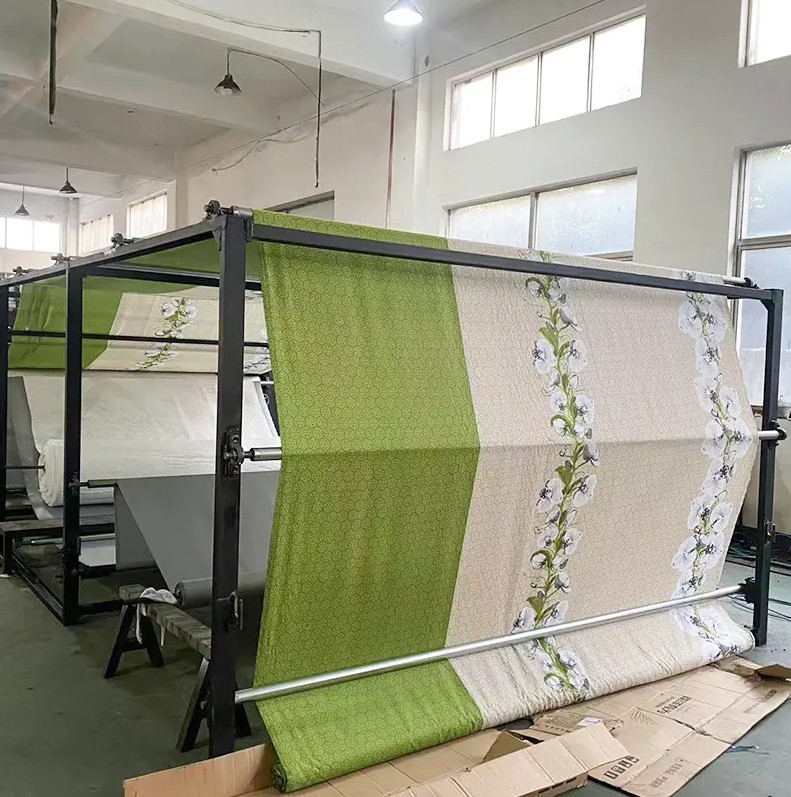

يقوم نظام معالجة القماش الأوتوماتيكي بتغذية نسيج الوجه، والحشو، والطبقات الداعمة من بكرات إمداد منفصلة، ومواءمتها بدقة، والحفاظ على التوتر المتحكم فيه عبر عرض العمل الكامل، وسحب المركب المرتبط عبر الماكينة بالسرعة المبرمجة. تضمن بكرات الارتكاز المؤازرة، وأدلة الحواف، وراقصات التحكم في التوتر دخول جميع الطبقات إلى منطقة الترابط في تسجيل مثالي دون تجاعيد أو انحراف أو اختلاف في التوتر - أي منها قد يؤدي إلى اختلال النمط أو عيوب الترابط في المنتج النهائي.
يتبع تسلسل الإنتاج الكامل على آلة خياطة اللحف الأوتوماتيكية بالموجات فوق الصوتية تدفق عملية محددًا من تحميل المواد الخام إلى إخراج اللوحة المبطنة النهائية:
يتم تحقيق القدرة "التلقائية" لآلات خياطة اللحف بالموجات فوق الصوتية الحديثة من خلال أنظمة CNC المتطورة (التحكم العددي بالكمبيوتر) التي تحكم كل جانب من جوانب تنفيذ الأنماط وسرعة الماكينة وإدارة معلمات العملية. في الآلات التي تستخدم تكوينات رأس الربط المسطحة أو متعددة المحاور - على عكس أنظمة السندان الدوارة النقية - يتم تشغيل رأس الربط بواسطة محركات مؤازرة عبر عرض القماش أثناء تقدم القماش، وتنفيذ أنماط مبرمجة معقدة تحت التحكم في موضع الحلقة المغلقة بدقة تحديد موضع تبلغ ± 0.1 مم أو أفضل.
تسمح مكتبات الأنماط المخزنة في وحدة التحكم في الماكينة للمشغلين بالاختيار من بين مئات تصميمات خياطة اللحف المبرمجة مسبقًا - بدءًا من شبكات الماس البسيطة إلى أنماط الشعارات الزهرية والهندسية والمخصصة المعقدة - والتبديل بين الأنماط في دقائق عن طريق تحميل برنامج جديد بدلاً من تغيير الأدوات فعليًا. بالنسبة لآلات السندان الدوارة، تتطلب تغييرات النمط تبادلًا ماديًا لأسطوانة السندان، لكن نظام استدعاء المعلمات التلقائي للماكينة يقوم بتحميل إعدادات السرعة والضغط والطاقة الصحيحة المرتبطة بكل نمط سندان تلقائيًا، مما يقلل من وقت الإعداد وأخطاء المشغل. يتيح تكامل لوحات HMI (واجهة الإنسان والآلة) التي تعمل باللمس مع تصور الأنماط البديهية للمشغلين الأقل خبرة إعداد الإنتاج وتشغيله بكفاءة، بينما تسجل وظائف تسجيل البيانات معلمات العملية بشكل مستمر لأغراض تتبع الجودة وتحسين العملية.
تصبح مزايا وقيود أداء آلات خياطة اللحف بالموجات فوق الصوتية الأوتوماتيكية واضحة عند مقارنتها مباشرة بآلات خياطة اللحف التقليدية متعددة الإبر عبر الأبعاد الأكثر أهمية لمنتجي المنسوجات الصناعية:
| المعلمة | اللحف بالموجات فوق الصوتية | خياطة اللحف بالإبرة |
| طريقة الترابط | الانصهار بالموجات فوق الصوتية للألياف الاصطناعية | خياطة ميكانيكية بالخيط |
| استهلاك الخيط | لا شيء | عالية - تكلفة استهلاكية كبيرة |
| سرعة الإنتاج | 20-80 م/دقيقة | 5-20 م/دقيقة بشكل نموذجي |
| إبرة الكسر التوقف | لا شيء | متكررة ومكلفة |
| المواد المتوافقة | الاصطناعية فقط (البوليستر والنايلون والبولي بروبيلين) | الأقمشة الطبيعية والاصطناعية |
| مرونة النمط | عالية مع التصنيع باستخدام الحاسب الآلي. محدودة بالسندان في الدوارة | عالية مع منساخ متعدد الإبر |
| ختم الحافة | نعم - تقوم الروابط بإغلاق الحواف المقطوعة في وقت واحد | لا — يلزم تشطيب حافة منفصلة |
| مقاومة الماء عند نقاط السندات | ممتاز - لا توجد ثقوب للإبر | ضعيف - ثقوب الإبرة تسمح بالتسرب |
تعتمد آلية الربط بالموجات فوق الصوتية بشكل كامل على سلوك اللدائن الحرارية للبوليمرات الاصطناعية - قدرة مادة الألياف على الذوبان والتدفق وإعادة التصلب في ظل ظروف حرارية وضغط يمكن التحكم فيها. يحدد هذا المطلب الأساسي قوة تقنية خياطة اللحف بالموجات فوق الصوتية وحدودها الأساسية: فهي تعمل حصريًا مع المواد الاصطناعية البلاستيكية الحرارية ولا يمكنها ربط الألياف الطبيعية مثل القطن أو الصوف أو الحرير التي لا تذوب ولكنها تتحلل أو تتحلل عند تسخينها.
تشمل المواد المتوافقة تمامًا مع خياطة اللحف بالموجات فوق الصوتية ما يلي:
بالنسبة للمنتجات التي تتطلب أقمشة وجه من الألياف الطبيعية - مثل الألحفة المغطاة بالقطن أو أغطية المراتب المغطاة بالصوف - يمكن استخدام الأساليب الهجينة حيث توفر الطبقة الاصطناعية أو الطبقة الداعمة وسط الترابط الحراري بينما يتم تثبيت نسيج الوجه المصنوع من الألياف الطبيعية ميكانيكيًا بواسطة مناطق الرابطة المضغوطة دون الحاجة إلى ذوبان ألياف الوجه نفسها. يتطلب هذا النهج تحسينًا دقيقًا للعملية لتحقيق قوة ربط مقبولة دون الإضرار بسطح الألياف الطبيعية، وهو مجال نشط للتطوير للمصنعين الذين يسعون إلى توسيع خياطة اللحف بالموجات فوق الصوتية إلى قطاعات الفراش المتميزة التي تهيمن عليها خياطة اللحف بالإبرة حاليًا.
تخدم آلات خياطة اللحف الأوتوماتيكية بالموجات فوق الصوتية نطاقًا واسعًا ومتناميًا من قطاعات المنتجات الصناعية، مع تسارع الاعتماد حيث يدرك المصنعون مزايا الإنتاجية والجودة والتكلفة التي توفرها التكنولوجيا مقارنة بالخياطة التقليدية:
يتطلب الحفاظ على آلة خياطة اللحف بالموجات فوق الصوتية الأوتوماتيكية في ذروة حالة التشغيل الانتباه إلى أوضاع التآكل والفشل المحددة لمكونات الموجات فوق الصوتية - والتي تختلف بشكل أساسي عن أنماط التآكل الميكانيكية لآلات خياطة اللحف بالإبرة التي يعرفها العديد من مهندسي صيانة المنسوجات.
يعتبر البوق بالموجات فوق الصوتية هو العنصر الأكثر تآكلًا في النظام. يؤدي التلامس المتكرر مع أسطح القماش والسندان إلى تآكل تدريجي لوجه البوق، مما يغير توزيع سعة الاهتزاز ويؤدي في النهاية إلى تدهور جودة الرابطة وتعريف النمط. يجب فحص حالة وجه القرن بانتظام - أسبوعيًا في البيئات عالية الإنتاج - ويجب إعادة تشكيل الأبواق أو استبدالها عندما يتجاوز تآكل الوجه مواصفات تحمل الشركة المصنعة. قرون سبائك التيتانيوم، على الرغم من أنها أكثر تكلفة من بدائل الألومنيوم، إلا أنها توفر عمر خدمة أطول بكثير وهي المادة المفضلة لتطبيقات خياطة اللحف ذات الإنتاج المستمر.
يتطلب محول الطاقة الكهرضغطية فحصًا دوريًا للتأكد من عدم وجود تشققات في السيراميك - وهو وضع الفشل الناجم عن صدمة ميكانيكية، أو زيادة عزم الدوران للمسمار الذي يربط محول الطاقة بالمعزز، أو التشغيل عند ترددات رنين تحولت بشكل كبير من التصميم بسبب التآكل المتراكم أو تغيرات درجة الحرارة. يؤدي تشغيل المولد في وضع التحكم في السعة بدلاً من وضع التحكم في الطاقة إلى تقليل إجهاد محول الطاقة عن طريق الحفاظ على سعة اهتزاز ثابتة بغض النظر عن اختلاف الحمل، مما يؤدي إلى إطالة عمر خدمة محول الطاقة. يجب إجراء معايرة المولد والتحقق من تردد الرنين كل ثلاثة أشهر كجزء من برنامج صيانة وقائية منظم لضمان استمرار النظام الكامل في العمل بأعلى كفاءة لتحويل الطاقة طوال فترة خدمته.
